چگونه شیلنگ هیدرولیک را از روی نوشته‌های روی بدنه تشخیص دهیم؟ راهنمای کامل Layline
روی بدنه بسیاری از شیلنگ‌های هیدرولیک، رشته‌ای از حروف، اعداد، علائم و گاهی نام استاندارد چاپ شده است. این نوشته که معمولاً Layline یا خط مشخصات شیلنگ نام دارد، اطلاعات مهمی درباره سازنده، سری محصول، سایز اسمی، فشار کاری و استاندارد شیلنگ به شما می‌دهد. خواندن درست این اطلاعات، فرایند شناسایی و سفارش شیلنگ جایگزین را آسان‌تر می‌کند؛ بااین‌حال، نوشته روی بدنه به‌تنهایی برای تأیید سازگاری کامل شیلنگ با دستگاه کافی نیست.
در این راهنما یاد می‌گیرید اطلاعات چاپ‌شده را مرحله‌به‌مرحله بخوانید، موارد مبهم را تشخیص دهید و پیش از سفارش، مشخصات لازم را با کاتالوگ سازنده یا دفترچه دستگاه تطبیق دهید.

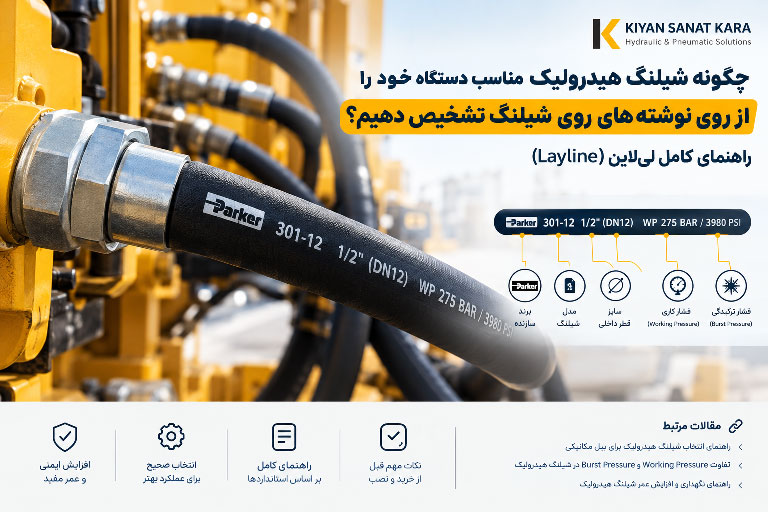

Layline شیلنگ هیدرولیک چیست؟
Layline به نوشته یا نوار اطلاعاتی چاپ‌شده در امتداد طول شیلنگ گفته می‌شود. سازندگان از این بخش برای درج شناسه محصول و برخی مشخصات عملکردی استفاده می‌کنند. برندها اطلاعات را با ترتیب یکسان چاپ نمی‌کنند؛ بنابراین نوشته را فقط یک سرنخ شناسایی بدانید و معنی هر کد را با اطلاعات همان سازنده تطبیق دهید.
برای آشنایی با ساختار کلی شیلنگ و لایه‌های داخلی آن، مقاله کالبدشکافی شیلنگ هیدرولیک و شناخت لایه‌های آن را نیز ببینید.
اجزای نوشته روی شیلنگ هیدرولیک
برند و مدل شیلنگ تعیین می‌کنند که کدام‌یک از موارد زیر روی بدنه دیده شود:
- نام یا نشان سازنده: برای شناسایی تولیدکننده یا برند عرضه‌کننده.
- سری یا مدل شیلنگ: مانند 1SN، 2SN، 1SC، 2SC یا 4SH؛ معنی دقیق آن را با استاندارد و کاتالوگ محصول تطبیق دهید.
- سایز اسمی: سازنده ممکن است آن را به شکل DN، اندازه اینچی یا شماره Dash درج کند.
- فشار کاری: سازنده معمولاً آن را همراه با واحدی مانند bar، MPa یا psi می‌نویسد.
- استاندارد یا مشخصه فنی: برای نمونه، کدهایی از خانواده EN یا SAE؛ یک کد به‌تنهایی نسخه استاندارد و مشخصات محصول را مشخص نمی‌کند.
- محدوده دمایی یا اطلاعات کاربردی: بعضی مدل‌ها این اطلاعات را نیز روی بدنه چاپ می‌کنند.
- کد تولید، بچ یا تاریخ: فقط وقتی سازنده چنین اطلاعاتی را چاپ کرده باشد و روش رمزگشایی آن را توضیح داده باشد.
همه شیلنگ‌ها دقیقاً همین موارد را ندارند و ترتیب چاپ نیز ممکن است متفاوت باشد. از روی رنگ نوشته یا ظاهر بدنه، مشخصه‌ای را که چاپ نشده است حدس نزنید.
یک نمونه فرضی از خواندن مشخصات
فرض کنید روی بدنه یک شیلنگ، عبارت زیر را می‌بینید:
BRAND X — 2SN — DN12 — WP 250 BAR — EN 853
توجه: این مثال آموزشی و فرضی است و به محصول یا برند واقعی خاصی اشاره نمی‌کند.
- BRAND X: نام فرضی سازنده یا برند.
- 2SN: شناسه نوع یا سری شیلنگ؛ آن را با کاتالوگ سازنده و استاندارد مربوط تطبیق دهید.
- DN12: اندازه اسمی درج‌شده روی شیلنگ؛ آن را با قطر بیرونی یا اندازه اتصال اشتباه نگیرید.
- WP 250 BAR: فشار کاری درج‌شده، مشروط به تأیید مشخصات دقیق محصول و شرایط کاربرد.
- EN 853: ارجاع به استاندارد درج‌شده؛ برای تأیید نهایی، مشخصات و نسخه مرتبط را بررسی کنید.
در عمل، ابتدا عبارت را عیناً یادداشت کنید، سپس هر بخش را جداگانه از کاتالوگ رسمی همان مدل بررسی کنید. اگر قسمتی ناخواناست، آن را با علامت سؤال ثبت کنید و از حدس زدن خودداری کنید.
معنی سایز Dash و DN در شیلنگ هیدرولیک
سایز شیلنگ ممکن است با DN، اینچ یا شماره Dash نشان داده شود. در بسیاری از کاربردهای هیدرولیک، شماره Dash به‌طور معمول به اندازه اسمی قطر داخلی بر حسب شانزدهم اینچ اشاره می‌کند؛ بااین‌حال، برای انتخاب قطعه، جدول سازنده و مشخصات دقیق محصول را بررسی کنید. DN نیز یک اندازه اسمی است و لزوماً معادل اندازه دقیق اندازه‌گیری‌شده با ابزار نیست.
برای تبدیل و مقایسه اندازه‌ها، از جدول سایز شیلنگ هیدرولیک؛ تبدیل اینچ، میلی‌متر و Dash استفاده کنید. قطر داخلی شیلنگ را با قطر خارجی آن یا سایز رزوه فیتینگ یکی در نظر نگیرید.
فشار کاری و فشار ترکیدگی چه تفاوتی دارند؟
فشار کاری (Working Pressure) به محدوده فشاری مربوط است که شیلنگ برای کارکرد عادی و پیوسته طبق مشخصات سازنده طراحی شده است. فشار ترکیدگی (Burst Pressure) مقدار مرتبط با آزمون تخریبی است و نباید به‌عنوان فشار مجاز کارکرد استفاده شود. فشارهای ضربه‌ای و نوسان‌های سیستم نیز هنگام انتخاب شیلنگ اهمیت دارند.
برای توضیحات بیشتر، مقاله تفاوت Working Pressure و Burst Pressure در شیلنگ هیدرولیک را مطالعه کنید. هرگز فشار ترکیدگی را معیار انتخاب فشار کاری قرار ندهید.
استانداردها، سری محصول و کدهای روی بدنه
کدهایی مانند SAE و EN یا شناسه‌هایی مانند 1SN و 2SN به شناسایی ساختار یا مشخصات یک خانواده از شیلنگ‌ها کمک می‌کنند؛ اما شباهت ظاهری دو کد به معنای قابل‌جایگزین بودن محصولات نیست. علاوه بر استاندارد، قطر داخلی، فشار کاری، دمای کار، نوع سیال، نوع اتصال، شعاع خمش و شرایط نصب را نیز بررسی کنید.
اگر در حال انتخاب محصول جایگزین هستید، راهنمای چگونه شیلنگ هیدرولیک مناسب انتخاب کنیم؟ و مقاله تفاوت شیلنگ هیدرولیک 1SN، 2SN، 1SC، 2SC و 4SH را هم بررسی کنید.
آیا نوشته روی شیلنگ برای سفارش جایگزین کافی است؟
خیر. Layline اطلاعات مهمی می‌دهد، اما به‌تنهایی مشخص نمی‌کند که مجموعه کامل شیلنگ و اتصالات برای دستگاه شما مناسب است. موارد زیر را نیز با نمونه قبلی، دفترچه سازنده دستگاه یا اطلاعات فنی تأییدشده تطبیق دهید:
- نوع سیال و سازگاری مواد داخلی شیلنگ با آن
- حداکثر فشار کاری و فشارهای گذرا
- دمای سیال و دمای محیط
- طول مجموعه و نوع، سایز و آب‌بندی فیتینگ‌ها
- شعاع خمش، مسیر حرکت و احتمال پیچش یا سایش
- الزامات سازنده ماشین و شرایط محیطی کار
برای بررسی اتصالات، به راهنمای نصب فیتینگ روی شیلنگ هیدرولیک مراجعه کنید.
اگر نوشته روی شیلنگ پاک شده یا ناخواناست چه کنیم؟
- اگر انجام این کار نیازمند نزدیک شدن به شیلنگ نصب‌شده است، ابتدا طبق دستورالعمل ایمنی، دستگاه را از سرویس خارج کنید و انرژی ذخیره‌شده را به روش تأییدشده تخلیه و ایمن کنید. خاموش کردن دستگاه به‌تنهایی تضمین نمی‌کند که فشار باقی‌مانده وجود ندارد.
- از کل مسیر، محل نصب، دو سر اتصال و بخش‌های خوانای نوشته عکس واضح بگیرید.
- متن قابل مشاهده را با واحدها، خط تیره‌ها و حروف دقیق ثبت کنید؛ بخش نامشخص را حدس نزنید.
- مدل دستگاه، محل نصب و کاربرد شیلنگ را یادداشت کنید؛ سپس اطلاعات را با دفترچه دستگاه یا کاتالوگ سازنده تطبیق دهید.
- اگر مشخصات اصلی را نمی‌توانید تأیید کنید، انتخاب جایگزین را به کارشناس فنی واجد صلاحیت بسپارید. فرد مجاز باید اندازه‌گیری یا برش شیلنگ را فقط پس از ایمن‌سازی انجام دهد.
هشدار ایمنی: برای یافتن نشتی، دست خود را روی شیلنگ یا اتصالات مشکوک نکشید. نشت روغن پرفشار می‌تواند باعث آسیب تزریقی جدی شود. دستورالعمل ایمنی محل کار را برای بررسی و تعمیر رعایت کنید.
چک‌لیست سریع پیش از سفارش شیلنگ هیدرولیک
- نام سازنده و سری محصول را ثبت کرده‌ام.
- سایز اسمی و واحد اندازه‌گیری را دقیق یادداشت کرده‌ام.
- فشار کاری و استاندارد درج‌شده را با یک منبع معتبر بررسی کرده‌ام.
- دمای کار و سازگاری با سیال مشخص است.
- نوع اتصال، طول مجموعه و جهت فیتینگ‌ها را بررسی کرده‌ام.
- مسیر نصب، شعاع خمش و احتمال پیچش یا سایش را بررسی کرده‌ام.
- مشخصات را با دفترچه دستگاه یا کاتالوگ رسمی تطبیق داده‌ام.
سؤالات متداول
آیا همه شیلنگ‌های هیدرولیک Layline دارند؟
خیر. سازنده، مدل و کاربرد محصول نوع و میزان اطلاعات چاپ‌شده را تعیین می‌کنند. اگر نوشته‌ای وجود ندارد یا پاک شده است، مشخصات را از مدارک فنی معتبر و بررسی تخصصی به دست آورید.
آیا از روی نوشته می‌توان قطر دقیق شیلنگ را فهمید؟
گاهی سازنده اندازه اسمی مانند DN یا Dash را روی بدنه درج می‌کند؛ این اندازه را با قطر خارجی یا سایز رزوه اتصال اشتباه نگیرید. در صورت تردید، کاتالوگ سازنده را بررسی کنید و اندازه‌گیری صحیح را انجام دهید.
آیا می‌توان شیلنگی با فشار کاری بالاتر را جایگزین کرد؟
صرف بالاتر بودن فشار کاری کافی نیست. قطر، نوع سیال، دما، اتصالات، شعاع خمش، ابعاد نصب و تأییدیه‌های مورد نیاز باید با سیستم سازگار باشند. جایگزینی را بر اساس مشخصات کامل و نظر فرد متخصص انجام دهید.
اگر کد روی بدنه ناخوانا باشد، آیا رنگ شیلنگ برای تشخیص کافی است؟
خیر. رنگ و ظاهر به‌تنهایی معیار مطمئنی برای تعیین مدل، فشار کاری یا سازگاری شیمیایی نیستند. اطلاعات را از مدارک معتبر و مشخصات دستگاه تأیید کنید.
جمع‌بندی
نوشته‌های روی بدنه یا Layline یکی از سریع‌ترین راه‌ها برای شروع شناسایی شیلنگ هیدرولیک هستند. نام سازنده، سری محصول، سایز، فشار کاری و استاندارد درج‌شده را عیناً ثبت کنید و سپس هر مورد را با کاتالوگ رسمی و نیاز واقعی دستگاه تطبیق دهید. برای سفارش ایمن، فقط به یک کد یا عدد اکتفا نکنید؛ اتصالات، دما، سیال، مسیر نصب و مشخصات دستگاه نیز اهمیت دارند.
برای مطالعه تکمیلی، راهنمای انتخاب شیلنگ هیدرولیک و جدول سایز شیلنگ هیدرولیک را ببینید. همچنین می‌توانید برای بررسی مشخصات فنی محصولات، با کارشناسان کیان صنعت کارا تماس بگیرید.
