انتخاب نوع شیلنگ هیدرولیک فقط بر اساس سایز یا فشار کاری انجام نمیشود. ساختار تقویتی شیلنگ، استاندارد ساخت، شرایط کاری، شعاع خمش، دما، نوع سیال و نوع اتصال همگی روی انتخاب صحیح اثر دارند. در این راهنما تفاوت شیلنگهای 1SN، 2SN، 1SC، 2SC و 4SH را بررسی میکنیم تا مشخص شود هر ساختار برای چه نوع مدار هیدرولیکی مناسبتر است.
فهرست مطالب
- استانداردهای 1SN، 2SN، 1SC، 2SC و 4SH
- جدول مقایسه انواع شیلنگ هیدرولیک
- شیلنگ هیدرولیک 1SN چیست؟
- شیلنگ هیدرولیک 2SN چیست؟
- شیلنگ هیدرولیک 1SC چیست؟
- شیلنگ هیدرولیک 2SC چیست؟
- شیلنگ هیدرولیک 4SH چیست؟
- تفاوت 1SN و 2SN
- تفاوت 2SN و 4SH
- چطور نوع مناسب شیلنگ را انتخاب کنیم؟
- اشتباهات رایج هنگام انتخاب
- سؤالات متداول
استانداردهای 1SN، 2SN، 1SC، 2SC و 4SH
عبارتهایی مانند 1SN یا 2SN صرفاً نام تجاری نیستند؛ این کدها به استاندارد و ساختار مشخص شیلنگ اشاره میکنند. در کاتالوگهای فنی Gates، برای نمونه، G1 با استاندارد EN 853 1SN و G2 با EN 853 2SN معرفی شدهاند. Parker نیز در کاتالوگ فنی خود خانوادههای EN 853 1SN و 2SN، EN 857 1SC و 2SC و EN 856 4SH را در میان شیلنگهای هیدرولیک خود فهرست میکند.
بنابراین هنگام خرید، بهتر است فقط عبارت «دو سیم» یا «چهار سیم» را ملاک قرار ندهید و استاندارد، سایز، فشار کاری، دما و دیتاشیت محصول را هم بررسی کنید.

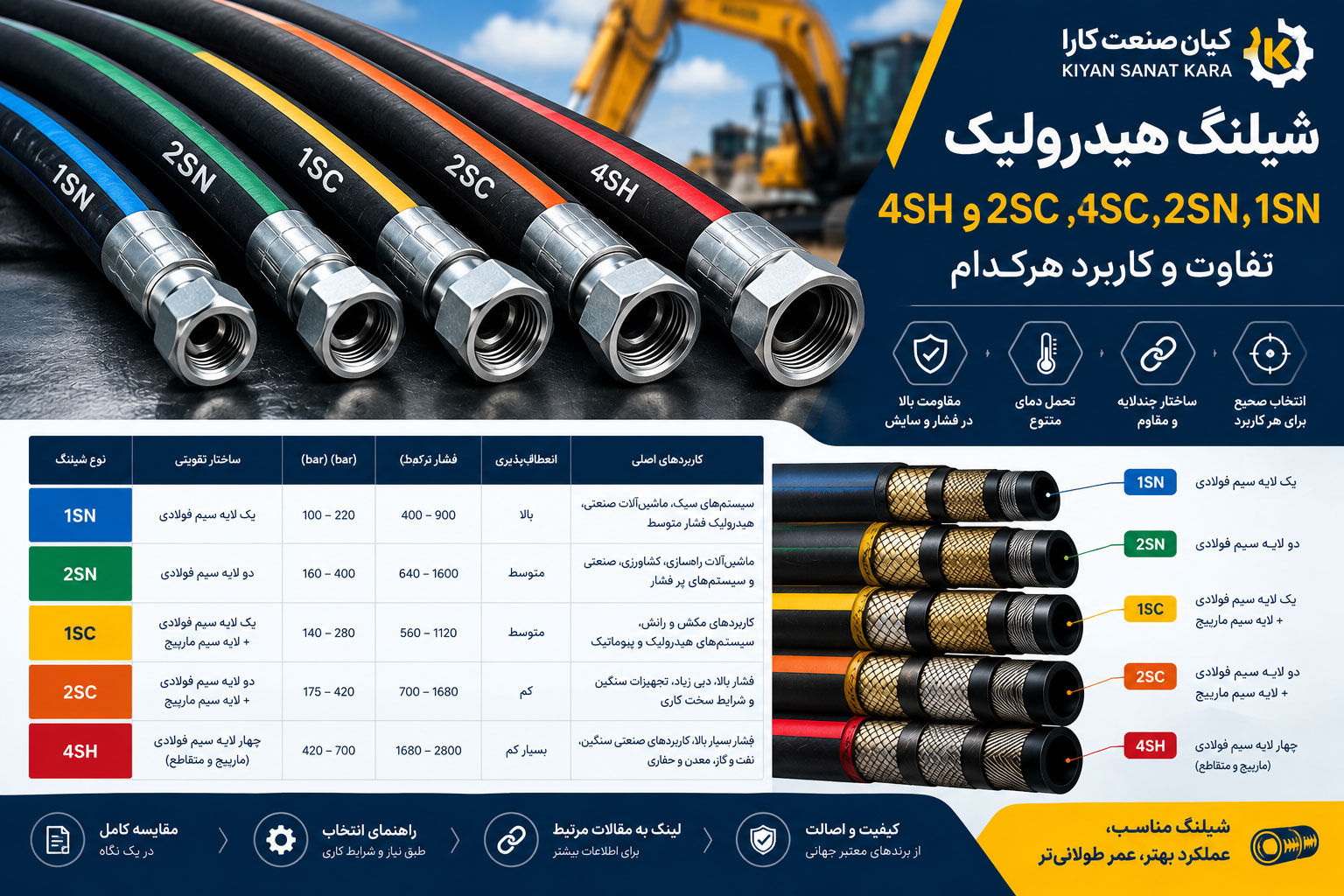

جدول مقایسه انواع شیلنگ هیدرولیک
| نوع | استاندارد رایج | ساختار تقویتی | کاربری کلی |
|---|---|---|---|
| 1SN | EN 853 1SN | یک لایه سیمبافت | مدارهای هیدرولیک با فشار متوسط |
| 2SN | EN 853 2SN | دو لایه سیمبافت | مدارهای هیدرولیک فشار بالاتر |
| 1SC | EN 857 1SC | یک لایه سیمبافت با ساختار کامپکت | مدارهایی که انعطاف و ابعاد بیرونی کمتر اهمیت دارد |
| 2SC | EN 857 2SC | دو لایه سیمبافت کامپکت | مدارهای فشاربالا با فضای نصب محدود |
| 4SH | EN 856 4SH | چهار لایه سیم فولادی مارپیچی | فشار بسیار بالا و بارهای ضربهای/Impulse بالا |
نکته مهم: جدول بالا برای درک ساختار و کاربرد کلی است و نباید بهعنوان جدول فشار کاری همه برندها استفاده شود. فشار کاری مجاز به سایز، مدل و سازنده بستگی دارد.
شیلنگ هیدرولیک 1SN چیست؟
شیلنگ 1SN یک شیلنگ سیمبافت با یک لایه سیم فولادی بافتهشده است که در استاندارد EN 853 با نام 1SN شناخته میشود. Gates مدل G1 را برای خطوط هیدرولیک با فشار متوسط معرفی میکند و آن را مطابق EN 853 1SN، ISO 1436 1SN و SAE 100R1 Type S معرفی کرده است.
1SN زمانی انتخاب میشود که مشخصات مدار با محدوده فشار و شرایط کاری این خانواده هماهنگ باشد. انتخاب آن صرفاً به این دلیل که «یک سیم دارد» درست نیست؛ فشار کاری واقعی، دما، نوع سیال، سایز و اتصالات باید همزمان بررسی شوند.
شیلنگ هیدرولیک 2SN چیست؟
2SN دارای دو لایه سیم فولادی بافتهشده است و در استاندارد EN 853 2SN قرار میگیرد. Gates مدل G2 را برای خطوط روغن هیدرولیک فشاربالا معرفی کرده و آن را مطابق EN 853 2SN، ISO 1436 2SN R2ATS و SAE 100R2AT اعلام میکند.
در بسیاری از ماشینآلات راهسازی، تجهیزات صنعتی و مدارهای هیدرولیک، 2SN یکی از گزینههای رایج برای خطوط فشاربالاست؛ اما باز هم انتخاب نهایی باید با فشار کاری مدار و دیتاشیت شیلنگ تطبیق داده شود.
برای آشنایی دقیقتر با تفاوت ساختار لایههای شیلنگ، مقاله کالبدشکافی شیلنگ هیدرولیک را ببینید.
شیلنگ هیدرولیک 1SC چیست؟
1SC یکی از شیلنگهای سیمبافت با ساختار کامپکت است که در استاندارد EN 857 تعریف میشود. ساختار کامپکت باعث میشود این خانواده برای برخی نصبهایی که محدودیت فضا یا نیاز به شعاع خمش مناسب دارند، گزینه قابل بررسی باشد.
در کاتالوگ Gates، مدل PRO1T با استاندارد EN 857 1SC معرفی شده است. Parker نیز خانواده EN 857 1SC را در مجموعه شیلنگهای هیدرولیک خود فهرست میکند.
شیلنگ هیدرولیک 2SC چیست؟
2SC دارای دو لایه سیمبافت کامپکت است و مطابق EN 857 2SC شناخته میشود. این ساختار در مدارهایی که هم فشار بالاتر و هم محدودیت فضا یا نیاز به طراحی کامپکت مطرح است، کاربرد دارد.
Gates در کاتالوگ هیدرولیک خود مدلهایی مانند PROV را با استاندارد EN 857 2SC و مدلهایی مانند CM2TDL-XTF را با EN 857 2SC، SAE 100R16 و ISO 11237 2SC معرفی میکند.
شیلنگ هیدرولیک 4SH چیست؟
4SH با 1SN و 2SN تفاوت ساختاری مهمی دارد. این خانواده مطابق EN 856 4SH از چهار لایه سیم فولادی مارپیچی استفاده میکند و برای کاربردهای بسیار پرفشار طراحی شده است.
برای نمونه، Gates مدل 4XH را مطابق EN 856 4SH و ISO 3862 معرفی میکند و ساختار آن را چهار لایه متناوب سیم فولادی با مقاومت کششی بالا اعلام کرده است. این خانواده برای کاربردهای فشار بسیار بالا و سیکلهای Impulse بالا طراحی شده است.
به همین دلیل نباید 4SH را صرفاً «نسخه چهار سیم 2SN» دانست. نوع آرایش سیمها، استاندارد ساخت، فشار، شعاع خمش و نوع اتصالات آن متفاوت است.
تفاوت 1SN و 2SN چیست؟
تفاوت اصلی در ساختار تقویتی است: 1SN یک لایه سیمبافت و 2SN دو لایه سیمبافت دارد. در نتیجه این دو خانواده برای شرایط فشار یکسان در نظر گرفته نمیشوند.
- 1SN: یک لایه سیمبافت و مناسب مدارهایی که فشار کاری آنها با مشخصات این خانواده مطابقت دارد.
- 2SN: دو لایه سیمبافت و مناسب مدارهای فشار بالاتر در محدوده مجاز سازنده.
- انتخاب نهایی: بر اساس فشار کاری، سایز، دما، سیال، شعاع خمش و اتصالات.
برای جلوگیری از انتخاب اشتباه، مقاله تفاوت Working Pressure و Burst Pressure در شیلنگ هیدرولیک را هم مطالعه کنید.
تفاوت 2SN و 4SH چیست؟
| ویژگی | 2SN | 4SH |
|---|---|---|
| استاندارد | EN 853 2SN | EN 856 4SH |
| تقویت | دو لایه سیمبافت | چهار لایه سیم مارپیچی |
| کاربری کلی | فشاربالا | فشار بسیار بالا و Impulse بالا |
| اتصال | باید با ساختار شیلنگ سازگار باشد | نیازمند اتصالات مناسب شیلنگ اسپیرال |
بنابراین نمیتوان گفت «هر جا 2SN جواب نداد، 4SH بگذاریم». باید فشار واقعی سیستم، پیکهای فشار، Impulse، فضای نصب، شعاع خمش و سازگاری فیتینگ بررسی شود.
چطور نوع مناسب شیلنگ هیدرولیک را انتخاب کنیم؟
- سایز شیلنگ را مشخص کنید. برای Dash، اینچ، میلیمتر و DN میتوانید به مقاله جدول سایز شیلنگ هیدرولیک مراجعه کنید.
- فشار کاری مدار را مشخص کنید. فشار کاری معمول و پیکهای احتمالی را جداگانه در نظر بگیرید.
- نوع استاندارد موردنیاز را مشخص کنید. 1SN، 2SN، 1SC، 2SC و 4SH از نظر ساختار یکسان نیستند.
- دمای کاری را بررسی کنید. دمای سیال و محیط هر دو اهمیت دارند.
- نوع سیال را بررسی کنید. سازگاری تیوب داخلی شیلنگ با سیال باید از دیتاشیت سازنده کنترل شود.
- شعاع خمش و مسیر نصب را بررسی کنید. حداقل شعاع خمش نباید در نصب رعایتنشده باقی بماند. راهنمای شعاع خمش شیلنگ هیدرولیک را ببینید.
- فیتینگ و روش اتصال را هماهنگ کنید. شیلنگ و فیتینگ باید بهعنوان یک مجموعه سازگار انتخاب شوند. راهنمای نصب فیتینگ روی شیلنگ هیدرولیک در این مرحله کاربردی است.
اشتباهات رایج هنگام انتخاب شیلنگ
- انتخاب شیلنگ فقط بر اساس قطر ظاهری.
- انتخاب بر اساس عبارتهایی مانند «دو سیم» بدون بررسی استاندارد.
- استفاده از فشار Burst به جای Working Pressure.
- نادیده گرفتن دمای واقعی سیال.
- استفاده از فیتینگ نامتناسب با ساختار شیلنگ.
- خم کردن شیلنگ کمتر از حداقل شعاع مجاز.
- انتخاب شیلنگ مناسب فشار اما نامناسب برای نوع سیال یا شرایط محیطی.
سؤالات متداول
تفاوت 1SN و 2SN چیست؟
1SN دارای یک لایه سیمبافت و 2SN دارای دو لایه سیمبافت است. هرکدام محدوده کاربرد و مشخصات فنی مخصوص خود را دارند.
آیا 2SN همیشه بهتر از 1SN است؟
خیر. «بهتر» بودن به کاربرد وابسته است. اگر مدار از نظر فشار، دما، مسیر نصب و سایر شرایط با 1SN سازگار باشد، استفاده از ساختار سنگینتر الزاماً مزیت عملی ایجاد نمیکند.
آیا 4SH همان شیلنگ چهار سیم است؟
4SH یک خانواده مشخص مطابق EN 856 است و ساختار آن چهار لایه سیم فولادی مارپیچی است. بنابراین نباید هر شیلنگی که فروشنده آن را «چهار سیم» مینامد، بدون بررسی استاندارد 4SH فرض شود.
1SC و 2SC چه تفاوتی با 1SN و 2SN دارند؟
هر دو خانواده از تقویت سیمبافت استفاده میکنند، اما 1SC و 2SC در استاندارد EN 857 و با ساختار کامپکت تعریف میشوند. مشخصات دقیق فشار، ابعاد و شعاع خمش باید از دیتاشیت محصول موردنظر بررسی شود.
برای بیل مکانیکی کدام نوع شیلنگ مناسب است؟
پاسخ به مدار، فشار، سایز، دما، مسیر نصب و مشخصات شیلنگ اصلی دستگاه بستگی دارد. برای شروع میتوانید راهنمای انتخاب شیلنگ برای بیل مکانیکی و لودر را مطالعه کنید.
منابع فنی
- Gates – G1 / EN 853 1SN
- Gates – G2 / EN 853 2SN
- Gates – 4XH / EN 856 4SH
- Gates Hydraulic Hose & Couplings Catalogue
- Parker Hydraulic Hoses, Fittings and Equipment Catalogue
