انتخاب اتصال مناسب برای شیلنگ هیدرولیک فقط به قطر رزوه محدود نیست. نوع رزوه، شکل نشیمنگاه و روش آب‌بندی باید با اتصال مقابل مطابقت داشته باشد؛ در غیر این صورت ممکن است اتصال نشتی بدهد یا تحت فشار از کار بیفتد.
پیش از انتخاب فیتینگ چه چیزهایی را بررسی کنیم؟
- قطر بیرونی رزوه و گام رزوه
- شکل نشیمنگاه و روش آب‌بندی
- استاندارد و جنس اتصال
- فشار کاری سیستم و سازگاری اتصال با شیلنگ

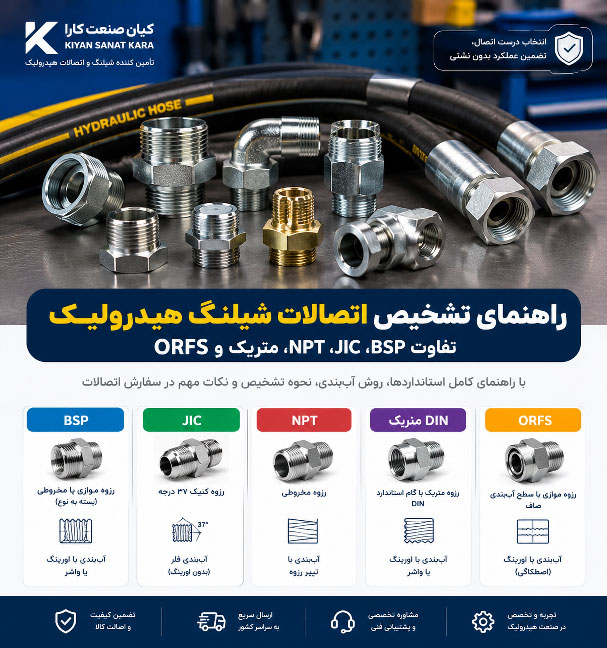

تفاوت استانداردهای BSP، JIC، NPT، متریک DIN و ORFS
BSP
اتصالات BSP در گونه‌های موازی و مخروطی عرضه می‌شوند. صرف اندازه‌گیری قطر رزوه برای تشخیص نوع آب‌بندی کافی نیست؛ نوع نشیمنگاه و مشخصات اتصال را نیز بررسی کنید.
JIC
اتصال JIC معمولاً با نشیمنگاه مخروطی ۳۷ درجه شناخته می‌شود. شکل نشیمنگاه یکی از نشانه‌های مهم تشخیص آن است.
NPT
NPT رزوه‌ای مخروطی است. آن را نباید صرفاً به دلیل شباهت ظاهری با رزوه‌های دیگر جایگزین کرد؛ استاندارد و شیوه آب‌بندی باید تأیید شود.
متریک DIN
اتصالات متریک در چند پیکربندی و استاندارد عرضه می‌شوند. قطر و گام رزوه، نوع نشیمنگاه و کد اتصال باید با نمونه یا نقشه فنی تطبیق داده شود.
ORFS
در ORFS آب‌بندی معمولاً با اورینگ روی سطح صاف انجام می‌شود. سلامت سطح و اورینگ برای جلوگیری از نشتی اهمیت دارد.
چگونه نوع اتصال را تشخیص دهیم؟
- اتصال را پس از ایمن‌سازی و تخلیه فشار از سیستم جدا کنید.
- قطر بیرونی رزوه را با ابزار اندازه‌گیری مناسب بسنجید.
- گام رزوه را با گیج رزوه بررسی کنید.
- نشیمنگاه را از نظر مخروطی بودن، سطح صاف و وجود اورینگ بررسی کنید.
- اندازه‌ها و شکل اتصال را با کاتالوگ سازنده یا استاندارد فنی تطبیق دهید.
اگر استاندارد اتصال مشخص نیست، با حدس زدن یا بستن اجباری قطعات مشابه، اتصال را تحت فشار آزمایش نکنید.
اشتباهات رایج هنگام سفارش فیتینگ
- انتخاب اتصال فقط بر اساس قطر رزوه
- اشتباه گرفتن رزوه موازی با مخروطی
- نادیده گرفتن شکل نشیمنگاه و اورینگ
- توجه نکردن به فشار کاری و سازگاری با شیلنگ
برای استعلام فیتینگ چه اطلاعاتی بفرستیم؟
برای بررسی دقیق‌تر، عکس واضح از روبه‌رو و کنار اتصال، اندازه قطر و گام رزوه، نوع نشیمنگاه، ابعاد موردنیاز و فشار کاری سیستم را آماده کنید. در صورت وجود، کد قطعه یا کاتالوگ سازنده از همه دقیق‌تر است.
سوالات متداول
آیا دو اتصال با قطر رزوه یکسان به هم می‌خورند؟
نه لزوماً. گام رزوه، نوع رزوه و شکل آب‌بندی نیز باید سازگار باشند.
آیا می‌توان نوع رزوه را فقط از روی عکس تشخیص داد؟
عکس می‌تواند به شناسایی اولیه کمک کند، اما برای سفارش قطعی بهتر است اندازه‌گیری و بررسی نشیمنگاه انجام شود.
کدام استاندارد برای سیستم هیدرولیک بهتر است؟
یک استاندارد به‌طور کلی برای همه سیستم‌ها بهترین نیست؛ انتخاب باید با طراحی سیستم، اتصال موجود، فشار کاری و مشخصات سازنده هماهنگ باشد.
مطالب مرتبط
برای ادامه مطالعه، صفحه شیلنگ هیدرولیک را ببینید. برای آشنایی با مشخصات فنی اتصالات شیلنگ، به استاندارد SAE J516 درباره اتصالات شیلنگ هیدرولیک نیز مراجعه کنید.
یادآوری ایمنی: پیش از باز کردن هر اتصال، سیستم را خاموش و فشار را طبق دستورالعمل سازنده تخلیه کنید. انتخاب و نصب نهایی باید بر اساس مشخصات فنی معتبر انجام شود.
