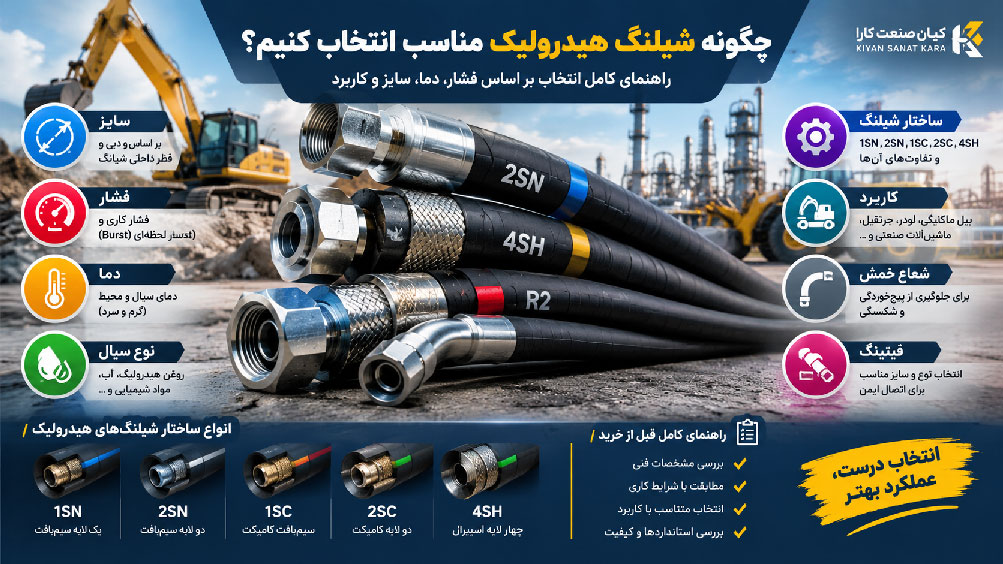

انتخاب شیلنگ هیدرولیک فقط به معنی انتخاب یک سایز یا یک کد مانند 1SN، 2SN یا 4SH نیست. شیلنگ باید با فشار واقعی مدار، دمای سیال و محیط، نوع روغن یا سیال، دبی موردنیاز، شرایط نصب، شعاع خمش و نوع کاربرد سازگار باشد. انتخاب اشتباه می‌تواند باعث افت فشار، افزایش دما، نشتی، فرسودگی زودرس و در موارد جدی‌تر خرابی ناگهانی مجموعه شیلنگ شود.
در این راهنما، مهم‌ترین معیارهای انتخاب شیلنگ هیدرولیک را مرحله‌به‌مرحله بررسی می‌کنیم تا قبل از سفارش یا ساخت یک شیلنگ هیدرولیک بدانید دقیقاً چه مشخصاتی باید کنترل شود.
فهرست مطالب
- قبل از انتخاب شیلنگ چه اطلاعاتی لازم است؟
- انتخاب سایز شیلنگ هیدرولیک
- انتخاب شیلنگ بر اساس فشار کاری
- تأثیر دما در انتخاب شیلنگ
- سازگاری شیلنگ با نوع سیال
- انتخاب ساختار و استاندارد شیلنگ
- انتخاب بر اساس نوع دستگاه و کاربرد
- شعاع خمش، مسیر نصب و شرایط محیطی
- انتخاب فیتینگ و ساخت مجموعه شیلنگ
- اشتباهات رایج هنگام انتخاب
- چک‌لیست نهایی سفارش
- سؤالات متداول
قبل از انتخاب شیلنگ هیدرولیک چه اطلاعاتی لازم است؟
قبل از اینکه به سراغ برند یا کد شیلنگ بروید، مشخصات واقعی مدار را جمع‌آوری کنید. یک روش کاربردی این است که اطلاعات زیر را از روی پلاک دستگاه، کاتالوگ، شیلنگ قبلی یا اندازه‌گیری واقعی به دست آورید:
| پارامتر | چه چیزی باید مشخص شود؟ | چرا مهم است؟ |
|---|---|---|
| سایز | قطر داخلی، Dash یا DN | تعیین سرعت جریان و افت فشار |
| فشار | فشار کاری، پیک و ضربه‌های فشاری | تعیین سطح تحمل فشار شیلنگ |
| دما | دمای سیال و محیط | جلوگیری از تخریب لوله داخلی و روکش |
| سیال | نوع و مشخصات روغن یا سیال | تعیین سازگاری متریال شیلنگ |
| کاربرد | ماشین‌آلات صنعتی، راه‌سازی، کشاورزی و… | تعیین ساختار مناسب و شرایط سرویس |
| مسیر نصب | طول، خم‌ها، فضای عبور و حرکت | انتخاب شعاع خمش و نحوه مسیردهی |
| اتصالات | نوع فیتینگ، رزوه، زاویه و طول | تطبیق کامل مجموعه شیلنگ با مدار |
راهنمای انتخاب سازندگان بزرگی مانند Parker و Gates نیز همین منطق را تأیید می‌کند و معیارهایی مانند سایز، دما، کاربرد، سیال و فشار را در انتخاب شیلنگ مهم می‌داند.
۱. انتخاب سایز شیلنگ هیدرولیک
سایز شیلنگ یکی از مهم‌ترین پارامترهاست. قطر داخلی نامناسب می‌تواند سرعت جریان را بیش از حد افزایش دهد و باعث افت فشار، تولید گرما و کاهش راندمان سیستم شود. از طرف دیگر، انتخاب سایز بسیار بزرگ نیز می‌تواند هزینه و ابعاد مجموعه را افزایش دهد.
در سیستم‌های هیدرولیک معمولاً سایز با Dash Number، اینچ یا DN بیان می‌شود. برای بررسی تبدیل این مقادیر، مقاله جدول سایز شیلنگ هیدرولیک؛ تبدیل اینچ، میلی‌متر و Dash را ببینید.
رابطه سایز با دبی
به‌صورت ساده، دبی از رابطه Q = A × V به دست می‌آید؛ یعنی دبی برابر حاصل‌ضرب سطح مقطع عبور سیال در سرعت جریان است. بنابراین با افزایش دبی، در صورت ثابت ماندن سرعت مطلوب، قطر داخلی بیشتری لازم خواهد بود.
نکته مهم: سایز شیلنگ را فقط با نگاه کردن به قطر بیرونی یا نوشته روی فیتینگ انتخاب نکنید. قطر داخلی شیلنگ، مشخصات سازنده و شرایط واقعی مدار باید بررسی شود.
۲. انتخاب شیلنگ بر اساس فشار کاری
شیلنگ انتخابی باید برای حداکثر فشار کاری واقعی سیستم مناسب باشد. هنگام بررسی فشار، فقط فشار عادی مدار را در نظر نگیرید؛ فشارهای لحظه‌ای، ضربه‌های فشاری و شرایط راه‌اندازی نیز اهمیت دارند.
بین Working Pressure و Burst Pressure تفاوت اساسی وجود دارد. فشار ترکیدن، حد استفاده عادی شیلنگ نیست و نباید شیلنگ را با این عدد برای کارکرد دائمی انتخاب کرد. برای جزئیات بیشتر به مقاله تفاوت Working Pressure و Burst Pressure در شیلنگ هیدرولیک مراجعه کنید.
۳. تأثیر دما در انتخاب شیلنگ
دمای مناسب شیلنگ فقط به دمای روغن محدود نمی‌شود. باید دمای سیال و دمای محیط اطراف شیلنگ هر دو بررسی شوند.
گرمای بیش از حد می‌تواند عمر لوله داخلی، لایه‌های تقویتی و روکش را کاهش دهد. در محیط‌های بسیار سرد نیز انعطاف‌پذیری برخی شیلنگ‌ها کاهش پیدا می‌کند. بنابراین عدد دمایی را از کاتالوگ همان محصول بررسی کنید و صرفاً بر اساس شباهت ظاهری دو شیلنگ تصمیم نگیرید. Parker نیز تأکید می‌کند که محدوده دمایی باید برای نوع سیال مورد استفاده بررسی شود، زیرا یک شیلنگ ممکن است برای سیالات مختلف محدوده دمایی متفاوتی داشته باشد.
۴. سازگاری شیلنگ با نوع سیال
لایه داخلی شیلنگ باید با سیالی که از آن عبور می‌کند سازگار باشد. نوع روغن، افزودنی‌های موجود، غلظت، دما و فشار می‌توانند روی سازگاری اثر بگذارند.
در کنار لوله داخلی، روکش، فیتینگ و آب‌بندها نیز باید با سیال و شرایط کاری سازگار باشند. بنابراین انتخاب صرفاً بر اساس عبارت «شیلنگ هیدرولیک» کافی نیست. مشخصات فنی سازنده را برای سیال موردنظر بررسی کنید.
۵. انتخاب ساختار و استاندارد شیلنگ
بعد از مشخص شدن سایز، فشار، دما و سیال، نوبت به انتخاب ساختار شیلنگ می‌رسد. در شیلنگ‌های هیدرولیک رایج، ساختار تقویتی می‌تواند از یک یا چند لایه سیم فولادی بافته‌شده یا اسپیرال تشکیل شده باشد.
| ساختار | استاندارد رایج | ویژگی کلی | نمونه کاربرد |
|---|---|---|---|
| 1SN | EN 853 1SN | یک لایه سیم‌بافت | مدارهای هیدرولیک با نیاز فشار متناسب با مشخصات محصول |
| 2SN | EN 853 2SN | دو لایه سیم‌بافت | مدارهای فشار بالاتر و کاربردهای عمومی هیدرولیک |
| 1SC | EN 857 1SC | سیم‌بافت کامپکت | فضاهای محدود و مسیرهای فشرده |
| 2SC | EN 857 2SC | دو لایه سیم‌بافت کامپکت | فشار بالا در مسیرهای با محدودیت فضا |
| 4SH | EN 856 4SH | چهار لایه سیم اسپیرال | کاربردهای فشار بالا و شرایط سخت |
برای مقایسه دقیق‌تر این ساختارها، مقاله شیلنگ هیدرولیک 1SN، 2SN، 1SC، 2SC و 4SH؛ تفاوت و کاربرد را مطالعه کنید.
نکته مهم این است که نام استاندارد به‌تنهایی رتبه‌بندی قدرت نیست. فشار مجاز به سایز و محصول مشخص نیز وابسته است و باید از دیتاشیت سازنده خوانده شود. همچنین همه کدهای EN و SAE را نباید بدون بررسی، معادل یکدیگر فرض کرد.
۶. انتخاب شیلنگ بر اساس نوع دستگاه و کاربرد
شرایط کار دستگاه روی انتخاب شیلنگ اثر مستقیم دارد. یک شیلنگ که در یک مدار ثابت صنعتی مناسب است، الزاماً بهترین انتخاب برای بازوی متحرک بیل مکانیکی نیست.
بیل مکانیکی و لودر
در ماشین‌آلات راه‌سازی معمولاً حرکت، لرزش، فشارهای متناوب، ضربه و سایش بیشتری وجود دارد. مسیر شیلنگ و شعاع خمش نیز باید با حرکت قطعات هماهنگ باشد. برای جزئیات، مقاله راهنمای انتخاب شیلنگ هیدرولیک برای بیل مکانیکی و لودر را ببینید.
ماشین‌آلات صنعتی
در ماشین‌آلات صنعتی باید علاوه بر فشار و دما، فضای نصب، ارتعاش، تعداد سیکل‌های کاری و نوع سیال را بررسی کرد. در خطوط ثابت، نحوه مهاربندی و جلوگیری از کشش یا پیچش شیلنگ اهمیت زیادی دارد.
کاربردهای با سایش زیاد
اگر شیلنگ در تماس مداوم با بدنه، قطعات فلزی یا مواد ساینده است، مقاومت روکش در برابر سایش باید در مشخصات محصول بررسی شود. قرار دادن شیلنگ در محلی که دائماً ساییده می‌شود، حتی با انتخاب فشار مناسب، می‌تواند عمر آن را کوتاه کند.
۷. شعاع خمش، مسیر نصب و شرایط محیطی
یکی از خطاهای رایج این است که شیلنگ فقط از نظر فشار انتخاب شود اما مسیر نصب نادیده گرفته شود. هر شیلنگ حداقل شعاع خمشی مشخصی دارد و نباید کمتر از مقدار اعلام‌شده توسط سازنده خم شود.
در هنگام مسیردهی، شیلنگ نباید تحت کشش، پیچش یا خم‌شدن بیش از حد قرار گیرد. Gates نیز در راهنمای انتخاب و نصب خود تأکید می‌کند که شیلنگ برای تحمل فشار و انتقال سیال طراحی شده است و اعمال بار محوری یا پیچشی می‌تواند موجب خرابی زودرس شود.
برای محاسبه و درک بهتر این موضوع، مقاله راهنمای محاسبه شعاع خمش (Bend Radius) شیلنگ هیدرولیک را ببینید.
شرایط محیطی
- حرارت مستقیم و سطوح داغ
- اشعه UV و شرایط فضای باز
- اوزون و شرایط محیطی
- تماس با مواد شیمیایی
- سایش مکانیکی
- رطوبت و آب
- نزدیکی به منابع برق در کاربردهای خاص
در محیط‌های خاص ممکن است استفاده از روکش محافظ یا اسلیو مناسب نیز لازم باشد. انتخاب محافظ باید بر اساس نوع خطر، دما و شرایط واقعی انجام شود.
۸. انتخاب فیتینگ و ساخت مجموعه شیلنگ
حتی اگر شیلنگ به‌درستی انتخاب شده باشد، فیتینگ نامناسب می‌تواند کل مجموعه را دچار مشکل کند. نوع اتصال، سایز، رزوه، زاویه، روش نصب و سازگاری فیتینگ با شیلنگ باید بررسی شود.
در زمان تعویض یک مجموعه قدیمی، فقط طول شیلنگ را اندازه نگیرید. طول کلی مجموعه، جهت قرارگیری فیتینگ‌ها و نوع اتصالات نیز باید ثبت شود. Parker نیز در فرآیند انتخاب و ساخت مجموعه بر اندازه‌گیری طول کلی و جهت فیتینگ‌ها تأکید می‌کند.
برای جزئیات بیشتر: راهنمای نصب فیتینگ روی شیلنگ هیدرولیک
۹. اشتباهات رایج هنگام انتخاب شیلنگ هیدرولیک
۱. انتخاب فقط بر اساس سایز
دو شیلنگ با قطر داخلی یکسان می‌توانند از نظر فشار، دما، ساختار و کاربرد کاملاً متفاوت باشند.
۲. استفاده از Burst Pressure به‌جای Working Pressure
فشار ترکیدن معیار استفاده عادی نیست. فشار کاری مجاز محصول باید مبنای انتخاب قرار گیرد.
۳. نادیده گرفتن دما
انتخاب شیلنگ بدون بررسی دمای سیال و محیط می‌تواند باعث کاهش عمر آن شود.
۴. انتخاب بر اساس ظاهر
ظاهر مشابه دو شیلنگ به معنی مشخصات فنی یکسان نیست. کد، استاندارد و دیتاشیت محصول را بررسی کنید.
۵. بی‌توجهی به شعاع خمش
اگر شیلنگ در مسیر نصب بیش از حد خم شود، حتی یک شیلنگ مناسب از نظر فشار نیز ممکن است دچار خرابی زودرس شود.
۶. نادیده گرفتن فیتینگ
مجموعه شیلنگ باید به‌صورت کامل بررسی شود؛ شیلنگ و اتصالات آن نباید جداگانه و بدون توجه به یکدیگر انتخاب شوند.
۷. فرض کردن معادل بودن همه استانداردها
برخی کدهای EN و SAE برای ساختارهای مشخص با یکدیگر هم‌خوانی دارند، اما نمی‌توان همه کدها را به‌صورت عمومی معادل دانست. برای جایگزینی، مشخصات فنی همان محصول را بررسی کنید.
۱۰. چک‌لیست نهایی انتخاب شیلنگ
| مورد | بررسی شود |
|---|---|
| سایز داخلی | Dash / اینچ / DN مشخص باشد |
| دبی | با سایز شیلنگ سازگار باشد |
| حداکثر فشار کاری | از فشار واقعی مدار و پیک‌ها کمتر نباشد |
| نوع سیال | با لوله داخلی و سایر اجزای مجموعه سازگار باشد |
| دمای سیال | داخل محدوده مجاز محصول باشد |
| دمای محیط | با محدوده دمایی روکش سازگار باشد |
| استاندارد و ساختار | طبق نیاز مدار انتخاب شود |
| شعاع خمش | در مسیر نصب رعایت شود |
| طول مجموعه | با حرکت دستگاه و مسیر نصب هماهنگ باشد |
| فیتینگ | سایز، رزوه، زاویه و روش اتصال بررسی شود |
| شرایط محیطی | سایش، حرارت، UV، مواد شیمیایی و سایر عوامل بررسی شوند |
| دیتاشیت سازنده | مشخصات نهایی با کاتالوگ محصول تطبیق داده شود |
جمع‌بندی
برای انتخاب شیلنگ هیدرولیک مناسب، یک عدد یا یک کد به‌تنهایی کافی نیست. انتخاب صحیح از بررسی هم‌زمان سایز، دبی، فشار، دما، سیال، ساختار، کاربرد، مسیر نصب، شعاع خمش و فیتینگ به دست می‌آید.
اگر شیلنگ قبلی در اختیار دارید، اطلاعات روی لایه بیرونی آن، سایز، طول، نوع فیتینگ و شرایط خرابی را ثبت کنید. سپس این اطلاعات را با مشخصات فنی محصول جدید تطبیق دهید. در مواردی که شرایط کاری خاص، فشارهای ضربه‌ای یا محیط دشوار وجود دارد، انتخاب نهایی باید بر اساس دیتاشیت و توصیه سازنده انجام شود.
برای بررسی تخصصی‌تر، می‌توانید از مقالات مرتبط کیان صنعت کارا درباره سایز شیلنگ، استانداردهای 1SN، 2SN، 1SC، 2SC و 4SH، نگهداری و افزایش عمر شیلنگ و علت ترکیدن و نشتی شیلنگ هیدرولیک استفاده کنید.
سؤالات متداول
برای انتخاب شیلنگ هیدرولیک اول باید چه چیزی را مشخص کنیم؟
ابتدا سایز، حداکثر فشار کاری، دبی، دمای سیال و نوع سیال را مشخص کنید. سپس شرایط محیطی، مسیر نصب، شعاع خمش و نوع فیتینگ را بررسی کنید.
آیا هر شیلنگ 2SN برای هر سیستم هیدرولیکی مناسب است؟
خیر. کد 2SN فقط یکی از مشخصات ساختاری شیلنگ است. سایز، فشار کاری، دما، سیال و مشخصات سازنده نیز باید با سیستم مطابقت داشته باشد.
آیا می‌توان شیلنگ را با توجه به قطر بیرونی انتخاب کرد؟
قطر بیرونی برای فضای نصب مهم است، اما سایز شیلنگ هیدرولیک معمولاً بر اساس قطر داخلی و مشخصات استاندارد یا سازنده تعیین می‌شود. برای انتخاب دقیق، قطر داخلی و کد شیلنگ را بررسی کنید.
آیا Burst Pressure همان فشار قابل استفاده شیلنگ است؟
خیر. فشار کاری مجاز و فشار ترکیدن دو مفهوم متفاوت هستند. شیلنگ باید بر اساس حداکثر فشار کاری مجاز و شرایط واقعی مدار انتخاب شود.
اگر فضای نصب کم باشد چه کنیم؟
علاوه بر انتخاب شیلنگ با شعاع خمش مناسب، مسیر نصب و نوع فیتینگ نیز باید بررسی شود. در برخی کاربردها ساختارهای کامپکت می‌توانند برای مسیرهای محدود مناسب‌تر باشند، اما انتخاب نهایی باید بر اساس مشخصات محصول انجام شود.
