راهنمای کامل نصب فیتینگ روی شیلنگ هیدرولیک (مرحله به مرحله)
📑 فهرست مطالب
یکی از رایجترین دلایل نشتی، ترکیدگی و خرابی زودهنگام سیستمهای هیدرولیک، نصب نادرست فیتینگ روی شیلنگ است، نه ضعف خود شیلنگ. حتی باکیفیتترین شیلنگ هیدرولیک هم اگر فیتینگ آن بهدرستی کرمپ (Crimp) نشود، در اولین افزایش فشار دچار نشتی یا جدا شدن میشود.
در این مقاله مراحل کامل نصب فیتینگ روی شیلنگ هیدرولیک، ابزار مورد نیاز، نکات ایمنی و رایجترین اشتباهاتی که باید از آنها دوری کنید را بررسی میکنیم.
فیتینگ هیدرولیک چیست و چه انواعی دارد؟
فیتینگ (Fitting) قطعهای فلزی است که دو سر شیلنگ هیدرولیک را به پمپ، سیلندر، شیر یا سایر اجزای سیستم متصل میکند. رایجترین انواع فیتینگ عبارتاند از:
- فیتینگ کرمپ (Crimp/Permanent): برای اتصال دائمی، با دستگاه کرمپ نصب میشود
- فیتینگ قابلاستفاده مجدد (Reusable/Field-attachable): بدون نیاز به دستگاه کرمپ، برای تعمیرات موقت یا محیطهای بدون تجهیزات کارگاهی
- فیتینگ JIC، BSP، ORFS، NPT: بر اساس نوع رزوه و استاندارد کشور سازنده دستگاه
انتخاب نوع فیتینگ باید متناسب با استاندارد شیلنگ (SAE 100R1، R2، R6 و...) و نوع اتصال دستگاه شما باشد. استفاده از فیتینگ نامناسب، حتی با نصب صحیح، منجر به نشتی خواهد شد.
ابزار و تجهیزات مورد نیاز برای نصب
پیش از شروع نصب، این ابزار را آماده کنید:
- 🔹 دستگاه برش شیلنگ (Hose Cutter) — برای برش عمود و تمیز
- 🔹 دستگاه اسکایو (Skiving Machine) — در صورت نیاز به لایهبرداری روکش خارجی
- 🔹 دستگاه کرمپ هیدرولیک با قالب (Die) متناسب با قطر شیلنگ و فیتینگ
- 🔹 گیج اندازهگیری قطر کرمپ (Crimp Gauge)
- 🔹 روانکننده مخصوص نصب فیتینگ
- 🔹 دستکش و عینک ایمنی
استفاده از ابزار نامناسب یا قالب کرمپ اشتباه، رایجترین علت شکست اتصال در فشار کاری است. هرگز از دستگاههای کرمپ غیراستاندارد یا قالبهای دستساز استفاده نکنید.

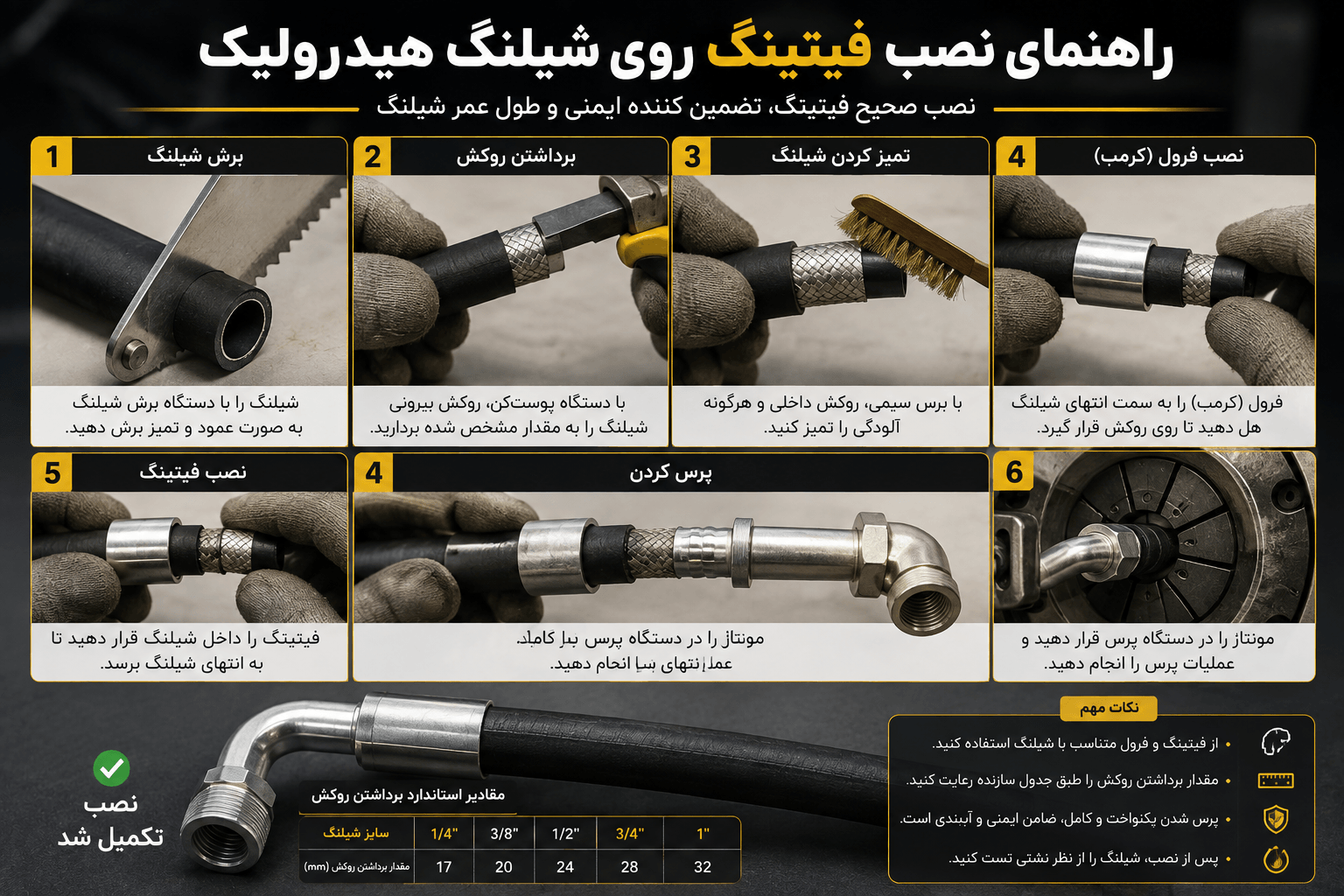

مراحل نصب فیتینگ روی شیلنگ هیدرولیک
برای نصب اصولی فیتینگ، این مراحل را بهترتیب دنبال کنید:
- مرحله ۱: برش دقیق شیلنگ شیلنگ باید با زاویه کاملاً ۹۰ درجه و بدون لهشدگی بریده شود. برش کج باعث میشود فیتینگ بهطور نامتقارن روی شیلنگ بنشیند و نشتی ایجاد کند.
- مرحله ۲: تعیین نیاز به اسکایو (Skiving) برخی فیتینگها (بهویژه نوع دوتکهای) نیاز دارند لایه روکش خارجی شیلنگ از قسمت انتهایی جدا شود. این مرحله را فقط برای شیلنگهایی انجام دهید که کاتالوگ سازنده فیتینگ آن را الزامی کرده باشد؛ اسکایو کردن شیلنگهای skive-less اشتباه است.
- مرحله ۳: قرار دادن فیتینگ روی شیلنگ فیتینگ را با فشار یکنواخت و بدون پیچش داخل شیلنگ فرو کنید تا به عمق مشخصشده در کاتالوگ (Insertion Depth) برسد. اگر فیتینگ به اندازه کافی داخل نرود، احتمال جدا شدن در فشار بالا وجود دارد.
- مرحله ۴: تنظیم دستگاه کرمپ قالب کرمپ متناسب با قطر بیرونی فیتینگ انتخاب شود و قطر نهایی کرمپ طبق جدول سازنده (معمولاً با تلورانس ۰.۰۵ الی ۰.۱ میلیمتر) تنظیم گردد.
- مرحله ۵: اجرای کرمپ دستگاه را فعال کرده و فیتینگ را کرمپ کنید. پس از کرمپ، قطر نهایی را حتماً با گیج اندازهگیری کنترل کنید.
- مرحله ۶: بازرسی نهایی و تست فشار پیش از استفاده در سیستم، شیلنگ نصبشده باید از نظر ظاهری بدون تغییر شکل غیرعادی باشد و در صورت امکان با فشار آزمایشی (Proof Test) بررسی شود.
- کرمپ خیلی شل: نشتی و جدا شدن فیتینگ در فشار بالا
- کرمپ خیلی فشرده: آسیب به لایههای داخلی شیلنگ و کاهش عمر آن
اشتباهات رایج در نصب فیتینگ که باید از آنها پرهیز کرد
- ❌ استفاده از قالب کرمپ نامناسب یا دستگاه فاقد کالیبراسیون
- ❌ برش شیلنگ با زاویه غیراستاندارد
- ❌ ترکیب فیتینگ و شیلنگ از دو استاندارد متفاوت (مثلاً فیتینگ SAE با شیلنگ متریک)
- ❌ عدم رعایت عمق ورود فیتینگ به شیلنگ
- ❌ نادیده گرفتن نیاز به اسکایو یا انجام آن روی شیلنگهای skive-less
- ❌ عدم بازرسی و تست فشار قبل از راهاندازی سیستم
چه زمانی نصب فیتینگ را به متخصص بسپاریم؟
اگر سیستم هیدرولیک شما در فشار بالا (بالای ۳۰۰ بار) کار میکند یا در کاربردهای حساس صنعتی (معدن، جرثقیل، ماشینآلات سنگین) استفاده میشود، توصیه میشود نصب فیتینگ توسط کارگاههای مجهز و با تجربه انجام شود.
شرکت کیان صنعت کارا با دستگاههای کرمپ استاندارد و تیم فنی مجرب، خدمات نصب فیتینگ و تست شیلنگ هیدرولیک را ارائه میدهد تا از بروز نشتی و توقف خط تولید جلوگیری شود.
جمعبندی
نصب صحیح فیتینگ روی شیلنگ هیدرولیک، بهاندازه انتخاب نوع مناسب شیلنگ هیدرولیک اهمیت دارد. رعایت دقیق مراحل برش، اسکایو، تنظیم کرمپ و بازرسی نهایی، عمر شیلنگ را بهطور چشمگیری افزایش داده و از توقفهای پرهزینه ناشی از نشتی جلوگیری میکند.
اگر برای انتخاب فیتینگ مناسب یا تعویض شیلنگ هیدرولیک خود نیاز به مشاوره دارید، کارشناسان کیان صنعت کارا آماده پاسخگویی هستند.
سوالات متداول
خیر، فیتینگهای Reusable برای استفاده مجدد روی همان شیلنگ توصیه نمیشوند و پس از باز کردن باید با فیتینگ نو جایگزین شوند.
رایجترین دلیل، تنظیم نادرست قطر کرمپ یا عدم تطابق استاندارد فیتینگ با شیلنگ است. قطر نهایی کرمپ را با گیج اندازهگیری مجدد بررسی کنید.
بله، در صورت استفاده از فیتینگهای قابلاستفاده مجدد یا دستگاه کرمپ پرتابل، امکان نصب در محل وجود دارد، هرچند برای فشارهای بالا نصب کارگاهی با تجهیزات ثابت توصیه میشود.
با استفاده از گیج کرمپ (Crimp Gauge) قطر نهایی را اندازهگیری کنید. همچنین باید فیتینگ کاملاً بر روی شیلنگ نشسته باشد و هیچ گونه تغییر شکل غیرعادی در بدنه آن دیده نشود.
برندهای معتبری مانند Parker، Gates، Eaton و Alfagamma از بهترین گزینهها برای فیتینگهای هیدرولیک هستند. کیان صنعت کارا محصولات این برندها را با ضمانت اصالت عرضه میکند.
