شیلنگ هیدرولیک چیست؟ | راهنمای جامع ساختار، انواع و کاربردها | کیان صنعت کارا

شیلنگ هیدرولیک جهت انتقال پرفشار سیالات

از اوایل دهه ۴۰ میلادی، ماشین‌آلات هیدرولیک به وجود آمدند و به سرعت جایگاه خود را در صنایع مختلف پیدا کردند. جنگ جهانی دوم یکی از دلایلی بود که ساخت و توسعه ماشین‌های هیدرولیک را به سمت کاربردهای نظامی سوق داد. مهندسان آن زمان پی برده بودند که سیستم‌های هیدرولیکی سبک‌تر، خودروان‌ساز و کوچک‌تر هستند. با ظهور ماشین‌آلات هیدرولیکی، شیلنگ‌های هیدرولیک نیز متولد شدند.

در این مقاله جامع از کیان صنعت کارا، به بررسی کامل شیلنگ هیدرولیک، ساختار، انواع، کاربردها و نکات مهم در خرید آن می‌پردازیم.

شیلنگ هیدرولیک چیست؟

شیلنگ هیدرولیک یک شیلنگ فشرده و تقویت‌شده است که از جنس پلاستیک و ترکیبی از تفلون ساخته می‌شود. وظیفه اصلی شیلنگ‌های هیدرولیک، انتقال سیالات (معمولاً روغن هیدرولیک) در ماشین‌آلات هیدرولیک است. در سیستم‌های هیدرولیکی، سیال باید از بخش‌هایی از ماشین‌آلات به بخش‌های دیگر منتقل شود و شیلنگ هیدرولیک این کار را انجام می‌دهد.

کاربرد شیلنگ‌های هیدرولیک در صنایع مختلف

شیلنگ‌های هیدرولیک در صنایع مختلفی کاربرد دارند و در صورت بروز مشکل در این شیلنگ‌ها، کل صنعت دچار مشکل می‌شود. برخی از مهم‌ترین صنایع مصرف‌کننده عبارتند از:

• صنایع فولاد و ذوب‌آهن – انتقال سیالات هیدرولیک در کوره‌ها و خطوط تولید
• صنایع نفت، گاز و پتروشیمی – دکل‌های حفاری، پالایشگاه‌ها و خطوط انتقال
• صنعت هوانوردی و هواپیماسازی – سیستم‌های هیدرولیک هواپیما
• ماشین‌آلات کشاورزی – تراکتور، کمباین و ادوات کشاورزی
• کشتی‌سازی و صنایع دریایی – سیستم‌های هیدرولیک کشتی‌ها
• ماشین‌آلات راه‌سازی و معدنی – بیل مکانیکی، لودر، بولدوزر

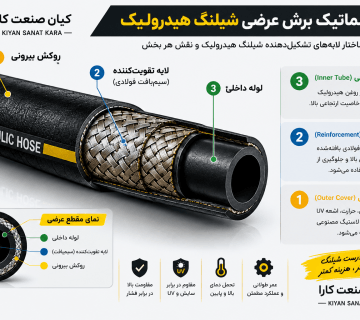

ساختار شیلنگ هیدرولیک (سه لایه اصلی)

شیلنگ‌های هیدرولیک دارای سه لایه اصلی هستند که هر کدام وظیفه خاصی را بر عهده دارند:

۱. لایه داخلی (Tube)

نام دیگر این لایه، لوله داخلی است. این لایه باید در برابر سیال مقاوم باشد و با آن سازگاری شیمیایی کامل داشته باشد. جنس این لایه معمولاً از لاستیک مصنوعی (NBR)، تفلون (PTFE) یا پلی‌استر است. این لایه با سیال ارتباط مستقیم دارد، بنابراین قبل از انتخاب شیلنگ، باید سازگاری آن با سیال مورد نظر بررسی شود.

۲. لایه تقویت‌کننده (Reinforcement)

نام دیگر این لایه، لایه مسلح است. وظیفه اصلی این لایه تحمل فشار داخلی شیلنگ است. این لایه از شبکه سیمی بافته شده (Braid) یا مارپیچ (Spiral) از رشته‌های فولاد با استحکام بالا ساخته می‌شود. بین هر لایه شبکه سیمی، یک لایه عایق لاستیکی جداکننده قرار دارد. این لایه علاوه بر مقاومت در برابر فشار، باعث ایجاد مقاومت مکانیکی می‌شود و دو سر شیلنگ را ثابت نگه می‌دارد.

۳. لایه بیرونی (Cover)

خارجی‌ترین لایه شیلنگ که وظیفه محافظت از شیلنگ در برابر عوامل خارجی را بر عهده دارد. این لایه از شیلنگ در برابر سایش، شعله آتش، عوامل شیمیایی، اشعه UV، ازن و شرایط جوی محافظت می‌کند. جنس این لایه معمولاً از لاستیک مقاوم به سایش مانند پلی‌استر است. همچنین مشخصات فنی و اطلاعات شناسنامه‌ای شیلنگ روی این لایه درج می‌شود.

اتصالات هیدرولیک

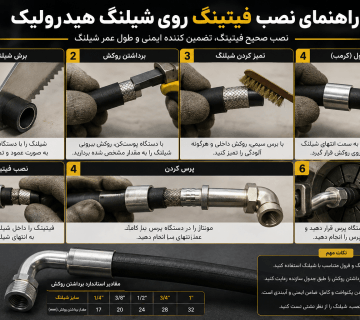

اتصالات شیلنگ هیدرولیک

شیلنگ‌های هیدرولیک معمولاً دارای دو نوع اتصال هستند:

۱. اتصال ثابت یا پرسی (Crimped)

این نوع اتصالات با استفاده از پرس مخصوص هیدرولیکی یا مکانیکی، سر شیلنگ را به سر توپی اتصال پرس می‌کنند. در اتصال پرسی، دیواره شیلنگ بین حلقه‌های داخلی و خارجی سر اتصال قرار می‌گیرند و سپس با فشار محکم می‌شوند. نکته مهم: در شیلنگ‌های چندلایه، حتماً باید از اتصال پرسی استفاده شود.

۲. اتصال جدا شونده (Reusable)

در این نوع اتصال، پس از آماده‌سازی سر شیلنگ، حلقه بیرونی توپی روی شیلنگ پیچ می‌شود. برای سهولت در جاگذاری حلقه‌ها، آنها را با روغن هیدرولیک مدار روغن‌کاری می‌کنند.

انواع شیلنگ هیدرولیک

شیلنگ‌های هیدرولیک بر اساس استحکام و ساختارشان به سه نوع اصلی تقسیم می‌شوند:

انواع پوشش شیلنگ هیدرولیک

📌 جمع‌بندی

شیلنگ هیدرولیک یکی از حیاتی‌ترین اجزای سیستم‌های انتقال قدرت در صنایع مختلف است. این شیلنگ‌ها با ساختار سه‌لایه خود (لایه داخلی، تقویت‌کننده و خارجی)، توانایی انتقال سیالات تحت فشار بالا را دارند. انتخاب شیلنگ هیدرولیک مناسب بر اساس نوع کاربرد، فشار کاری، دما و شرایط محیطی انجام می‌شود.

کیان صنعت کارا با ارائه انواع شیلنگ هیدرولیک با کیفیت بالا و مشاوره تخصصی، همراه مطمئن صنایع مختلف در ایران است. برای دریافت مشاوره تخصصی و استعلام قیمت، با کارشناسان ما تماس بگیرید.
